齒輪自動上下料項目
1-1 總體要求
本自動化系統的目標是實現齒輪中孔磨削和端面加工的自動上下料，通過對客戶加工設備的優化布局、同時引入機器人、上料緩存系統、工件對刀器和卸料緩存系統來實現這個目標。進而達到改善現場作業環境，提高生產效率，減少員工崗位配置的效果，滿足客戶對生產效率及產品質量的要求。
1-2 適應工件
1） 客戶提供的工件圖紙，加工工藝及其他特別要求，如右圖“眾聯上下料自動線需適應的工件”所示。所涉及的工藝過程為“中孔磨削”和“兩端面車削”。
2） 工件主要特征參數如下：
1】 重量：0.8~1.1KG；
2】 內孔：d38~d44.95（CP1-d39.79、CP2-d44.95、CP3-d40、CP4-d44.95、CP5-d38、CP6-d39）；
3】 齒頂圓：D68.59~D83.79(CP1-D68.83、CP2-D83.79、CP3-73.6、CP4-D83.09、CP5-68.59、CP6-D73.6)；
4】 齒輪總高：54、56.2（CP1CP2CP4—54，CP3CP5CP6—56.2）。

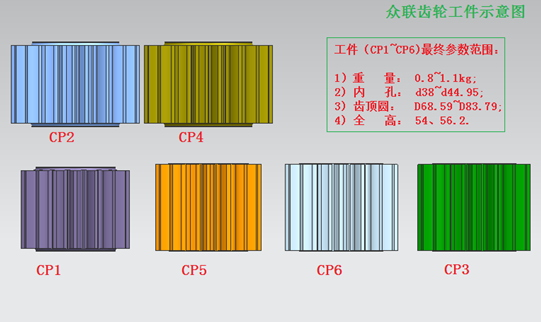

3） 工件示意如下：

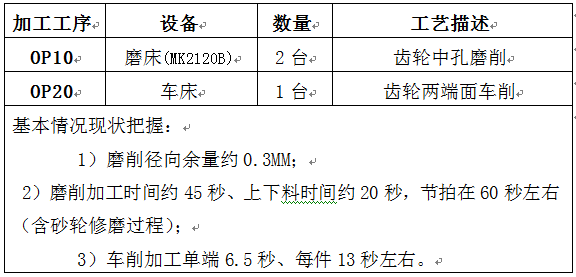

1-3 加工工藝過程
1-4 方案要求
1）本方案實現磨床中孔磨削及車床端面加工的自動化上下料；
2） 根據用戶提供的圖紙等進行相關設計；
3） 上料系統采用多工位轉盤式結構、下料通過碼垛完成后由人力轉運；
4） 單設備停止時其余設備可繼續加工；
5） 相關設計符合人機工程原理；
6） 設計和制作必須能夠保證產品的性能和精度要求、結構簡單合理便于調試和維修；
2 技術方案
2-1 方案總體說明（參見下圖）
1）按配備兩臺機器人服務于3臺加工設備的思路進行總體規劃。其中“機器人1”為兩臺MK2120B上下料，“機器人2”為車床上下料?？紤]上料墩緊臂長及負載因素、機器人1選擇25KG左右的負載能力，機器人2選擇5KG左右的負載能力；
2）按加工工藝可劃分為OP10的磨削加工區和OP20的車削加工區域，兩區域之間通個“工件轉移定位系統”進行聯系；
3）生產單元配有上料緩存系統和卸料緩存系統。具有一定的緩沖容量、滿足一段時間無人上料及值守、實現連續生產。
磨削區設置兩套上料緩存系統、總緩存數量達到240件；車削區設置卸料緩存、緩存數量為28件（這個緩存方式可視為臨時處理方式【本方案】、在對后續工序作相關改造后可以取消該卸料緩存從而提高整個生產線的自動化水平?。?；
4）生產準備時由人工在上料位置完成上料緩存，確認設備工作條件后、啟動齒輪加工系統（包括OP10、OP20及相關自動上下料相關設備），機器人1為OP10的兩臺設備上料并卸下其加工完成的工件至“工件轉移定位系統”的指定位置；
5）“工件轉移定位系統”實現工件由磨削區向車削區的移動，并為“機器人2”抓取作準備（工件狀態一致、位置固定）；
6）機器人2完成以下動作：為車床上料、抽檢及不良品分揀（置于指定平臺上由人工取走）、為車床卸料并堆垛成品到卸料緩存（由人工對卸料緩存進行更換）。
7）為了適應兩序的自動化作業，需對OP10、OP20設備作相應的改造，可能的改造方向是：卸料門和電器控制等；
8） 設置安全防護系統、確保人員和裝備的安全。

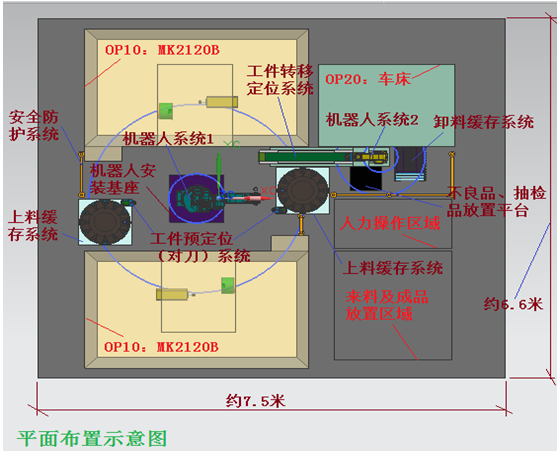

2.2 設備布局
該自動生產線由OP10磨床2臺、OP20車床1臺、機器人系統2套（含夾具及基座）、磨床上料緩存系統2套（含預定位對刀系統）、工件轉移定位系統1套（含抽檢及放置平臺）、OP20卸料緩存裝置1套、安全防護系統和電器控制（本方案中未作示意）系統組成。

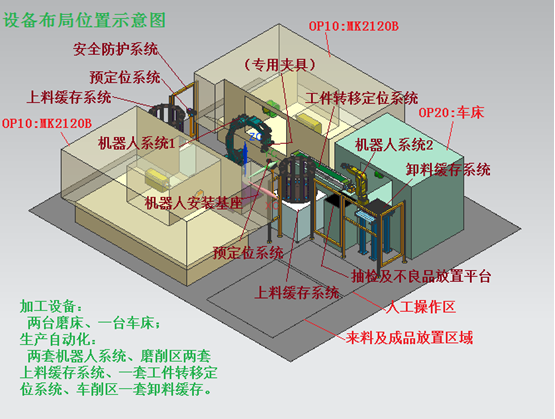

位置關系參見設備布局示意圖。
2.3 工藝方案
工藝方案按如下前提條件考慮：
1）OP10加工節拍45秒、OP20加工節拍13秒；
2）磨削區配置雙上料緩存系統（緩存總量240件）、可以實現兩臺磨床連續工作；
3）卸料緩存數量為28件，即每加工28件由人工對卸料緩存進行更換和補充。
2.3 .1 自動上下料動作流程
1）操作者將待加工齒輪順序放置于上料緩存系統。設置2套上料緩存系統、待其中一套完成上料后即可啟動生產線，2套緩存系統能夠緩存240件待加工工件；
2）上料緩存系統的上料位置頂桿將工件順序托舉至機器人取料位置，傳感器向機器人發出取料信號；
3）機器人端拾夾具從取料位置抓取工件、端拾夾具抱閘夾緊，抓取工件向預定位裝置移動；
（此時上料位置頂桿向上頂起工件補充至機器人取料位置；重復2、3步的動作實現對機床的物料補充，當上料緩存系統的一個倉位工件取完后、上料頂桿回歸低位、倉位轉盤旋轉將下一倉位工件送至取料位置、繼續補充工件，如此循環直至上料緩存系統的所有工件被取走，機器人到另一套上料緩存系統抓取工件。此時人工可以對空的上料緩存系統進行工件補充。循環上述過程即可實現對OP10的連續供料）；
4）工件預定位
工件按規定軌跡接近預定位裝置，端拾夾具抱閘松開，工件繼續向預定位裝置靠近時工件齒頂與頂桿接觸、頂桿進入齒槽，工件沿預定軌跡繼續移動到指定位置、傳感器發出信號，端拾夾具抱閘夾緊，工件預定位完成；
5）OP10磨床上料
機器人拾取工件由工件預定位位置移動至OP10磨床上料位置（此時工件軸線與機床夾具軸線重合），工件接近夾具、端拾夾具抱閘松開、工件繼續移動卡盤頂尖導入齒槽工件隨動、夾爪松開，工件被送到位墩緊，機床夾具夾緊工件。OP10上料完成；
6）機器人退出OP10磨床，磨削加工；
【規定間隔后、重復前述3、4、5、6實現對另一臺OP10磨床的上料】
7）OP10取料
OP10主軸夾具松開，機器人端拾夾具夾爪夾緊工件，端拾夾具抱閘松開，工件沿軸線向外移動并與夾具分離，端拾夾具抱閘再次夾緊，取料動作完成；
8）將OP10加工完成零件送至“工件轉移定位系統”的指定位置；
9）機器人2為OP20上料（一端加工完成后、機器人對工件掉頭裝夾車床加工另一端）；
10）OP20端面加工，約13秒；
11）等待OP20加工完成后，機器人從OP20取料；
（前述9、10、11，如果條件允許機器人2可以不退出車床）
12）將工件移動至卸料緩存位置、完成碼垛卸料；
【完成規定的卸料緩存數量后由人工對卸料緩存裝置作更換。（若后序可以作相應的自動化改造則該緩存可取消從而進一步提升生產自動化水平?！?br/>13）重復步驟2）~12）可以實現生產線的連續工作；
（抽檢及不良品由機器人2根據抽樣規定及OP10指令將對應工件放置到指定平臺，由操作者進行對策。）
整過生產線可以1人值守，該員工主要負責：磨削區上料緩存工件補充、車削區卸料緩存成品下料、不良和抽檢品對策。
企業若按三班組織生產則一條生產線即可減少用工6人。

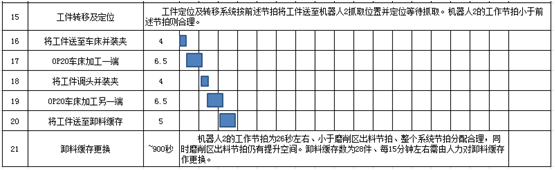

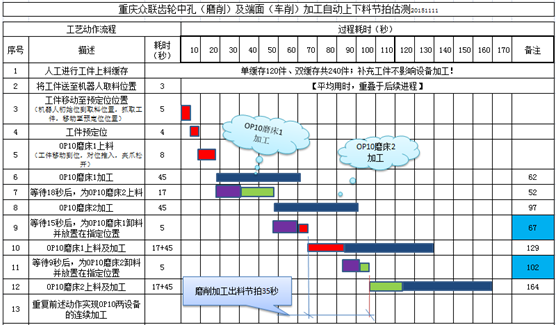

2.3 .2工序節拍分析
根據初步估算，磨削區出料節拍為35秒、車削區出料節拍為26秒左右，整過自動生產線按35秒的節拍出料。自動線在1人值守的情況下，可以實現連續生產。
按設備利用率90%左右、3班工作、每班8小時、則每日可加工工件約2200個（3x8x60x60x0.9/35）；每年工作250天計算，則全年產量超過55萬件。
以上節拍為初步估測，實際情況可能與此不一致。

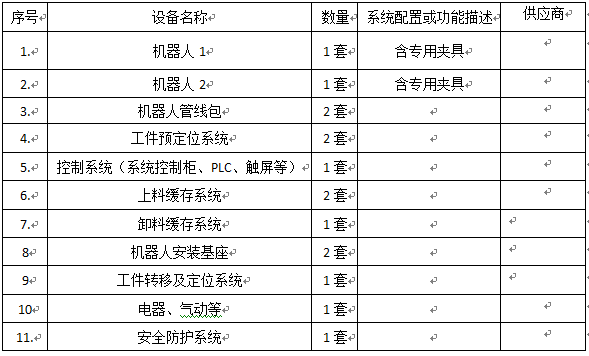

2.4自動化生產主要工藝設備
3.0 主要裝備描述
3.1 6軸機器人
考慮到執行端的負載及抓取夾具、及工作時墩壓動作要求、磨削區選擇25KG左右機器人；車削區選擇6KG左右機器人。

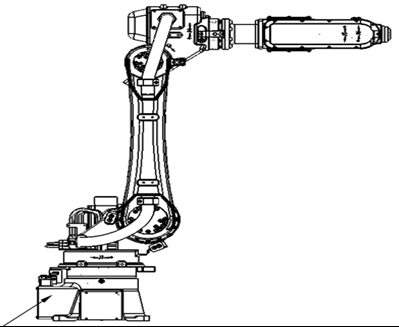

機器人總體結構如下圖所示。
機器人分別配置多功能專用夾具，滿足工件的定位、夾緊等符復合功能，為適應不同的產品專用夾具的執行端需要人工作極小的細部調整。
3.2上料緩存系統

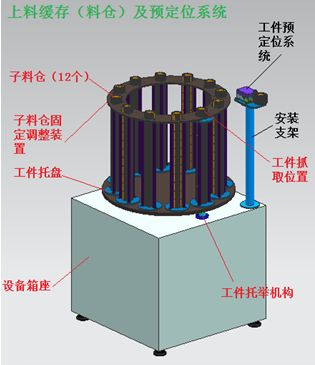

該系統結構如下圖示意。
主要由具備分度轉位的工件托盤、工件托舉機構、12個子料倉和設備箱座及電器控制等部分構成。
轉位托盤上共設置12個子倉位，設計緩存工件數量為120件。
另外將工件預定位系統安裝在上料緩存系統上，利于抓取工件后快速實現預定位、建立工件與加工機床確定的位置關系。

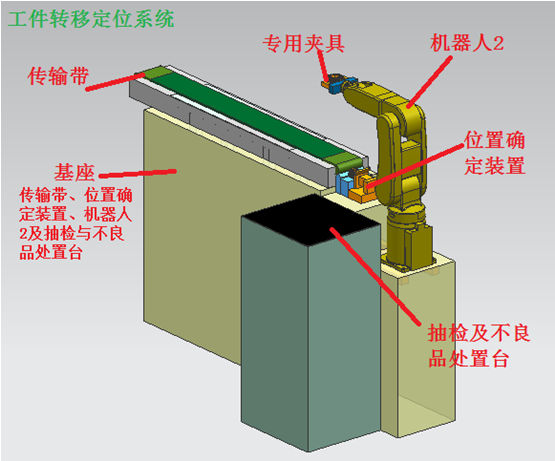

3.3工件轉移定位系統
該系統示意結構如上圖所示。主要由待排料裝置的傳輸帶、工件位置確定裝置、抽檢及不良品處置臺、基座及電器控制等部分組成。
3.4其他
另外系統中還設置卸料緩存裝置和包括完全圍欄、安全插銷、檢修門及警示燈等構成的安全防護系統。
4.0 公用設施及安全
4.1 電力
三相220V，50Hz+地線；
機器人約5.5KW；上料緩存系統約2KW；其余約1.5KW。
4.2 壓縮空氣
壓力≥0.5MPa，流量>10L/min
4.3 接地
機器人一級接地可靠。
4.4 安裝環境
1）周圍溫度0~45°C（不帶空調）；0~60°C（帶控制柜工業空調）
2）周圍濕度一般不高于75%RH，無結霜
短時間（不超過一個月）不超過95%RH，無結霜
3）震動不大于0.5G
4）其他無強無線電等干擾
4.5 安全
1）機器人工作范圍內，禁止操作者進入，禁止操作者和機器人在共同作業地域內同時工作。
2）機器人工作范圍周圍設置封閉式安全圍欄。
3）進入封閉式安全圍欄內作業的人員必須安全培訓，維護門上的安全開關的作用和動作視同緊急停止。
4）系統各可操作的控制器設置在安全圍欄以外。
5）機器人的自動啟動、再啟動和手動操作時，必須確認必要的操作條件。
6）其他的安全條件必須滿足國家法律的有關規定。
7）其他的安全條件必須滿足用戶公司的有關企業安全規定。
